電廠、變配電站中的電力操作電源現今采用的都是直流電源，它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎。

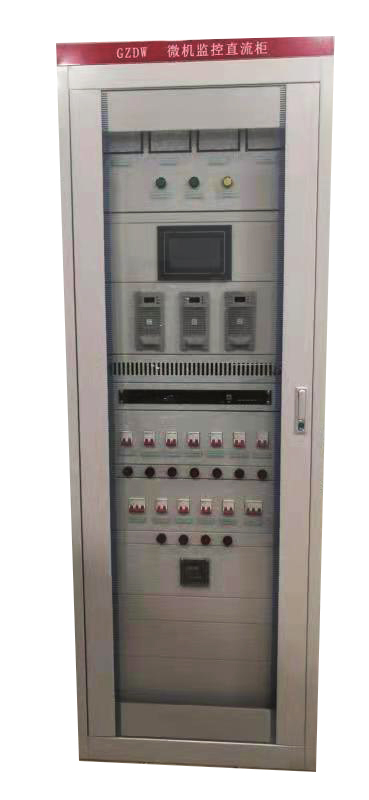

    直流屏由交直流配電單元、充電模塊單元、監控模塊、電池單元四部分組成。

    現在直流屏是一種全新的數字化控制、保護、管理、測量的新型直流系統。監控高度集成化，功能完整（電池巡檢、絕緣接地選線、電池活化、硅鏈穩壓、開關狀態信號、開關跳閘信號）。人機為大液晶觸摸屏，各種運行狀態和參數均以漢字顯示，整體設計方便簡潔，人機界面友好，符合用戶使用習慣。

    直流屏系統為遠程檢測和控制提供了強大的功能，并具有遙控、遙調、遙測、遙信功能和遠程通訊接口。通過遠程通訊接口可在遠方獲得直流電源系統的運行參數，還可通過該接口設定和修改運行狀態及定值，滿足電力自動化和電力系統無人值守變電站的要求;并配有標準串行接口，可方便納入電站自動化系統。

    直流屏是各繼電保護及高壓斷路器等變配電站關鍵設備供電，因此直流屏稱為變電站的“心臟”。

直流屏發展：

    最初繼電保護電源及分合閘電源都采用交流；分合閘電源直接取電壓互感器（PT的二次側AC100V)；（現個別地區（例無錫地區）也有用此電源作為一路交流進線（加裝變壓器升壓至AC220V））。

   二代簡單的全橋（或單相半橋）整流供電，此時操作電源為直流，是直流屏的雛形。

   三代帶穩壓限流功能（磁放大型、相控），此時直流屏基本成型，基本功能都有具備，只是數字化程度不高。

   四代是市面現在使用的微機型高頻高開關電源直流屏，各監控模塊都組合式搭接，數字化程度很高；特點是模塊化，數字化。

   五代一體化電源，監控模式與四代基本一致，除直流電源外，增加了交流屏、UPS電源屏及通信電源屏等功能。

   目前還出現了并聯型直流屏，鋰電池、超級電容作為儲能的直流屏；隨著科技的發展，充電系統、儲能介質、監控系統、配電單元都會出現相應的發展進步，會出現更先進安全、效率更高的直流電源。

直流屏的發展背景：

    隨著近代工業電氣化及居民電器化，使得用電量的大幅增長，相應各類發電及送變電站大量建設以滿足用電需求；直流屏在此背景下得到大力發展，國內已形成相當規模的產業鏈。

直流屏使用場合：

    主要應用于電力系統各類發電廠、各電壓等級變配電站，開關分合閘及二次回路中的儀器、儀表、繼電保護和事故照明等場合。
